TLDR
- Die Zentrifugendruckpumpe wandelt die mechanische Energie des Motors in kinetische Energie um und leitet diese dann in die gewünschte Druckstufe um laufrad, was sie effizienter als volumetrische und externe Pumpen bei hohen Durchflussraten macht.
- Die charakteristische Kurve verbindet förderstrom und förderhöhe: Je näher der Arbeitspunkt in der Kurve liegt, desto besser sind die Leistung, der Energieverbrauch und die Lebensdauer der Pumpe.
- Bei der Auswahl spielen Temperatur des Fluids förderhöhe, förderstrom NPSH, mechanische Installation, ATEX-Zulassungen, Zugänglichkeit für die Wartung und die Anwesenheit von Feststoffen in Suspension eine Rolle.
- CDR Pompe Es bietet vier Linien an: horizontale Linien mit gleitringdichtung ISO 2858 und ISO 5199, horizontale und vertikale Linien mit ISO 100 magnetkupplung und maßgefertigte Pumpen nach Maß.
- Die befüllten Teile sind aus Edelstahl oder PP, ETFE, PVDF und PFA gefertigt, wobei Edelstahl-Varianten auch für Temperaturen bis zu -100 °C geeignet sind.
Index
Wenn wir über das Management und den Umgang mit Flüssigkeiten im Bereich sprechen industrie, chemie und pharmazeutik, die richtige Wahl der Kreiselpumpe hat erhebliche Auswirkungen auf die Sicherheit, Zuverlässigkeit und Betriebseffizienz der gesamten Anlage.
In CDR Pompe Wir haben uns im Laufe der Zeit einen soliden Ruf auf italienischer und internationaler Ebene aufgebaut, dank eines rigorosen Ansatzes im Design, einer hochspezialisierten Produktion und einer ständigen technologischen Suche nach Innovation und nachhaltiger Wirtschaftlichkeit.
Eines der Unterscheidungsmerkmale unseres Unternehmens ist die Möglichkeit, das Angebot zu unterbreiten hochgradig personalisierte Lösungen, speziell auf die jeweiligen Anwendungsbereiche und Betriebsbedingungen jedes einzelnen Kunden zugeschnitten entwickelt. Dank einer qualifizierten technischen Abteilung und modernster Produktionsanlagen ist das Unternehmen in der Lage, Kreiselpumpen nach Zeichnung in verschiedenen Bauformen und Materialien zu konstruieren und garantiert stets Höchstleistungen und Langlebigkeit auch bei härtesten Einsätzen.
Was ist und wie funktioniert eine Kreiselpumpe
Eine Kreiselpumpe ist eine fluidynamische Vorrichtung, die die von einem Elektromotor bereitgestellte mechanische Energie nutzt, um eine Flüssigkeit zu bewegen. Das Funktionsprinzip basiert auf dem Zentrifugaleffekt, der durch die Drehung eines Laufrads, eines Schaufelrads, erzeugt wird, das die Flüssigkeit von der Mitte ansaugt (axiale Ansaugung) und zur Peripherie drückt (radiale oder tangentiale Förderung).

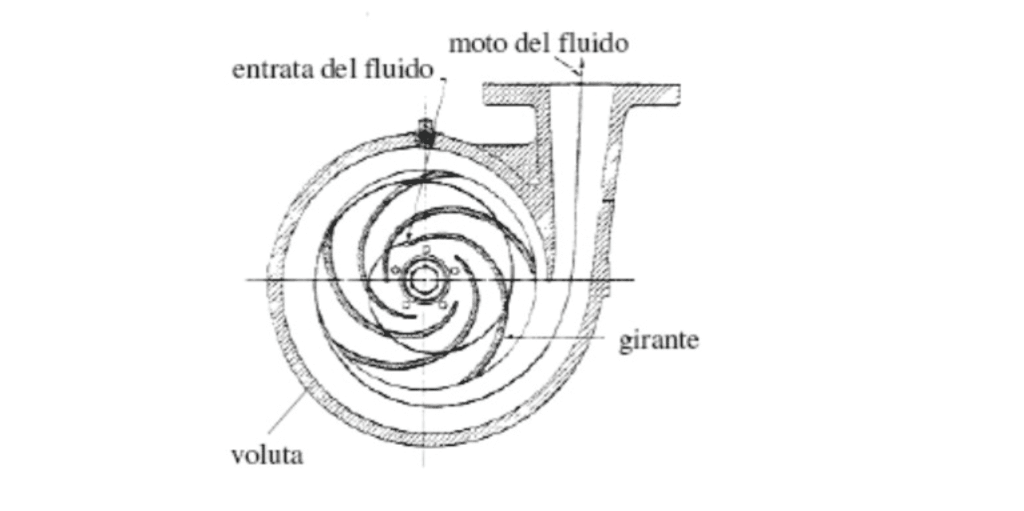

Bei diesem Vorgang wird mechanische Energie zunächst durch die Bewegung des Laufrades in kinetische Energie umgewandelt und dann im sich progressiv erweiternden Pumpengehäuse, der sogenannten Volute, in Druckenergie transformiert.
Im Detail, die Spinnerei, dreht sich mit hoher Geschwindigkeit und erzeugt am Eingang der Pumpe einen Unterdruckbereich, was die Ansaugung der Flüssigkeit aus dem vorgelagerten Kreislauf begünstigt. Das durch den Flüssigkeitsstrom aufgefangene Medium Laufradschaufelprofil, gewinnt an Geschwindigkeit, während es unter der Einwirkung der Zentrifugalkraft zum Umfang des Rades hin gezogen wird. Am Außenrand angelangt, wird die Flüssigkeit mit einer bestimmten Geschwindigkeit ausgestoßen und in das Innere der voluta, ein sich progressiv erweiternder Raum, der den Fluss verlangsamt und den verbleibenden Teil der kinetischen Energie in Druckenergie. Diese Druckerhöhung ermöglicht es dem Fluid, den Widerstand des Vorlaufkreislaufs zu überwinden und den Verwendungsort zu erreichen.

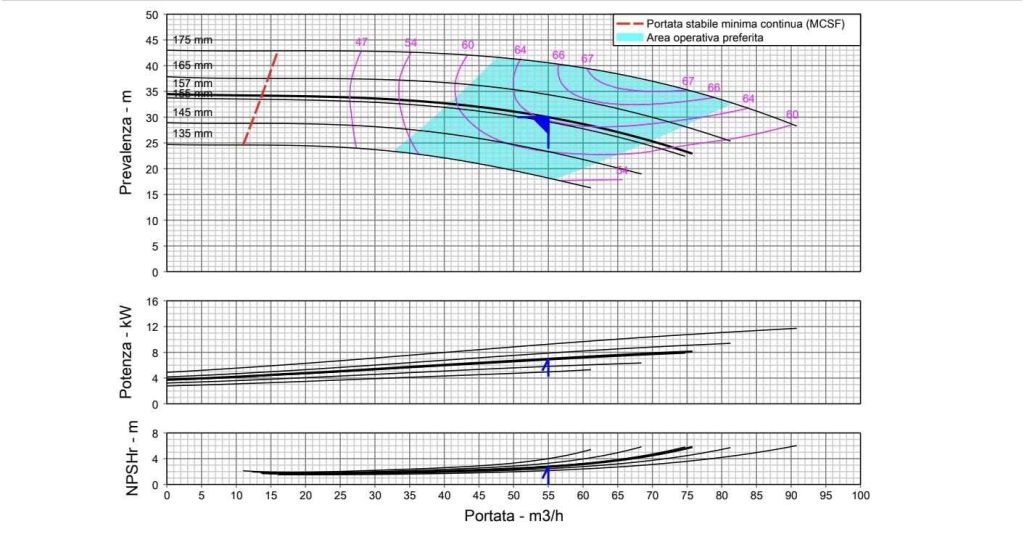

Der Verlauf dieses Prozesses wird beschrieben von Kennlinie der Pumpe, welche die Beziehung zwischen dem geförderten Förderstrom und der geförderten Förderhöhe darstellt, zwei wesentliche Parameter für die korrekte Auswahl und Konfiguration einer Kreiselpumpe entsprechend den spezifischen Anlagenanforderungen. Je weiter der Betriebspunkt in der Kennlinie zentriert ist, desto größer wird unsere Leistung in Bezug auf Effizienz, Energieeinsparung und lange Lebensdauer der Pumpe.
Im Vergleich zu Volumenpumpen und Kreiselpumpen die in den vorangegangenen Artikeln behandelten Kreiselpumpen sind bei Anwendungen mit hohen Durchflussraten effizienter.

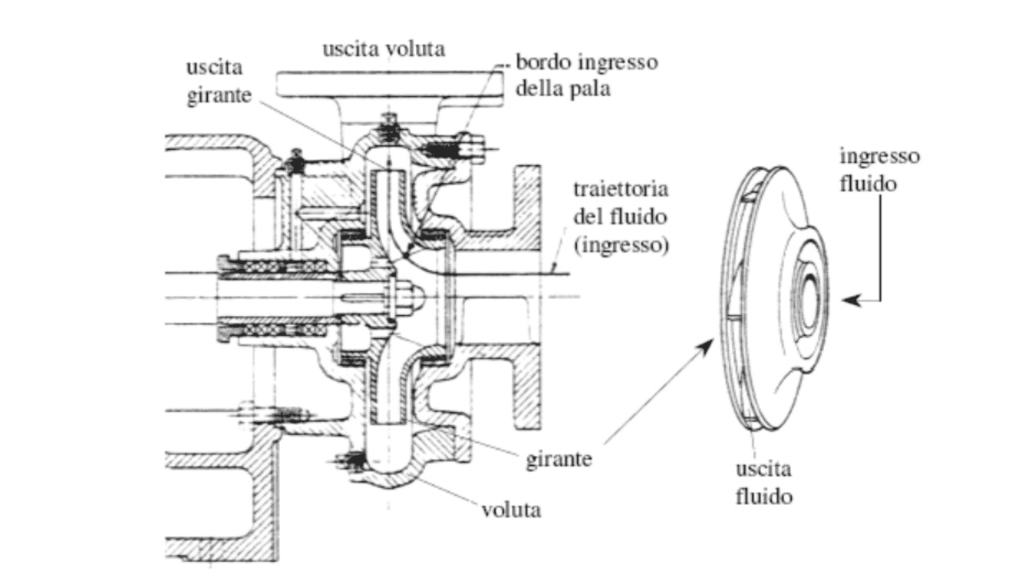

Die Hauptkomponenten einer Kreiselpumpe
Der Aufbau einer Kreiselpumpe besteht aus mehreren wesentlichen Elementen, von denen jedes spezifische Funktionen hat und auf Langlebigkeit und Effizienz ausgelegt ist. Insbesondere sind die Hauptkomponenten einer Kreiselpumpe, die die Leistung direkt beeinflussen und Gegenstand fortlaufender technologischer Weiterentwicklung durch unsere Forschungs- und Entwicklungsabteilung sind:
- LaufradEs handelt sich um ein Schaufelrad, das die Aufgabe hat, mechanische Energie an das Fluid zu übertragen. Je nach Durchfluss- und Förderstrom kann es verschiedene Typen aufweisen (geschlossen, offen, Einkanal-, Rückwärts-, Vortex-).
- Gehäuse (oder Pumpengehäuse)ist das Gehäuse, das die Flüssigkeit enthält und den Fluss vom Laufrad zum Auslass leitet. Es ist speziell dafür ausgelegt, hohen Drücken und Temperaturen standzuhalten.
- Volutebesteht aus einem spiralförmigen Abschnitt des Pumpengehäuses mit zunehmendem Querschnitt, der für die Umwandlung von mechanischer in hydrodynamische Energie unerlässlich ist
- Baum Dies verbindet das Laufrad mit dem Motor und überträgt die für die Drehung erforderliche Leistung.
Faktoren, die die Wahl einer Kreiselpumpe für Ihr Unternehmen beeinflussen
Die Vertriebsabteilung und das technische Büro von CDR stehen wir dem Kunden stets, mit Engagement und Professionalität, beratend zur Seite, um die richtige Kreiselpumpe für die spezifischen Anforderungen der Anlage auszuwählen. Wir haben erwähnt, dass diese Art von Pumpen viele verschiedene Varianten hat (mit offenem oder geschlossenem Laufrad, horizontal oder vertikal, Magnetgekuppelte oder mit Gleitringdichtung) und folglich vor der Installation verschiedene Parameter berücksichtigt werden müssen, darunter:
- FlüssigkeitstemperaturBei hohen Temperaturen werden Materialien benötigt, die hitzebeständig sind, und entsprechende Kühlsysteme. Bei Temperaturen über 65°C beispielsweise wird es wichtig, einen guten Versorgungsdruck aufrechtzuerhalten, um Kavitation zu vermeiden; im Gegensatz dazu sind bei extrem niedrigen Temperaturen (-100°) in CDR Konfigurationen verfügbar Edelstahl geeignet für die Arbeit in diesen Umgebungen;
- Erforderlicher Förderstrom und FörderhöheDie Eigenschaften des Systems bestimmen die Spezifikationen der benötigten Pumpe, um die Anforderungen an Durchfluss und Druck zu erfüllen.;
- AnsaugbedingungenAnsaughöhe, verfügbare Druckhöhe und NPSH (Net Positive Saug Kopf) sind wesentlich, um Kavitationserscheinungen zu vermeiden, die die Pumpe beschädigen;
- Mechanische Installation: Ausrichtung der Welle (horizontal oder vertikal), Fundamenttyp, Art der Motor-Pumpen-Kupplung (direkt oder mit Kupplung) und Anordnung der Rohrleitungen;
- Sicherheitsvorschriften und Zertifizierungen: in Umgebungen mit Explosionsgefährdete Bereiche (ATEX) Bei giftigen Flüssigkeiten sind zertifizierte Pumpen mit speziellen Dichtungssystemen erforderlich.;
- Wartung und BarrierefreiheitPumpen mit Back-Pull-Out-Support erleichtern Wartungsarbeiten ohne Demontage der Rohrleitungen. Dies ist abhängig von der Art der Anlage, auf der die Kreiselpumpe installiert werden soll.;
- Feststoffgehalt: In den Fällen von Flüssigkeiten, die feste Partikel enthalten, werden geeignete Laufräder und Konstruktionen benötigt, um Verstopfung und Verschleiß des Produkts zu verhindern.
Die CDR-Kreiselpumpenserie: Hochtechnologie im Dienst kritischer Anwendungen

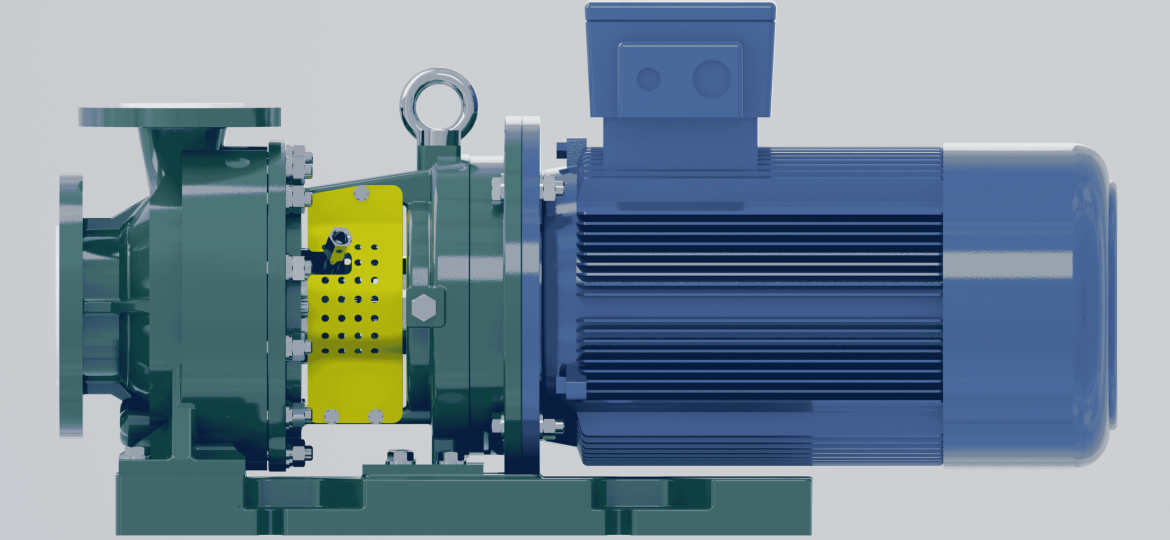

CDR Pompe bietet ein umfassendes und hochspezialisiertes Sortiment an Kreiselpumpen, die speziell für die anspruchsvollsten Anforderungen industrieller Anlagen mit hohen Fördermengen und kritischen Betriebsbedingungen entwickelt wurden. Das Produktangebot umfasst Pumpen mit Gleitringdichtungs und a Magnetgekuppelte, verfügbar in verschiedenen horizontalen und vertikalen Konfigurationen und gefertigt aus ausgewählten Materialien, um chemische und mechanische Beständigkeit zu gewährleisten.
Magnetgekuppelte Pumpen sind der Stolz der CDR-Fertigung, bei denen Die Drehbewegung wird über eine magnetische Kupplung auf das Laufrad übertragen. Durch den Wegfall der Gleitringdichtungs wird das Risiko von Leckagen und Kontaminationen enorm reduziert. Daher ist diese Technologie ideal für korrosive, toxische oder gefährliche Flüssigkeiten, bei denen Sicherheit und Zuverlässigkeit von entscheidender Bedeutung sind. Die medienberührenden Teile sind gefertigt aus Edelstahl o in Technische Thermoplaste wie PP, PVDF oder PFA, die auf die Art der zu behandelnden Flüssigkeit abgestimmt sind.
Die Baureihen der Kreiselpumpen CDR
Abhängig von der Art der Anlage und den operativen Bedürfnissen des Kunden, die Bereiche von Zentrifugalpumpen von CDR Sie werden in 4 Kategorien unterteilt:
- Horizontal Gleitringdichtungspumpen: monostadio, konform zu normativ ISO 2858 und ISO 5199, auch erhältlich mit ATEX-zertifizierte für explosionsgefährdete Bereiche.
- Magnetgekuppelte gekoppelte Kreiselpumpenmit nassen Teilen aus Edelstahl oder Kunststoff, ausgeführt für die direkte Montage an Rohrleitungen und für den Einsatz bei aggressiven oder extrem gefährlichen Flüssigkeiten.
- Magnetkupplungspumpenmaßgefertigt, mit flüssigkeitsberührten Teilen aus PVDF, geeignet für Bedingungen mit niedrigem NPSH und extrem gefährlichen Flüssigkeiten.
- Sonderpumpen: Entwurf und Herstellung von Vertikale und horizontale Kreiselpumpen nach Maß für kritische Anwendungen, mit maßgeschneiderten Materialien und Konfigurationen.
Dank dieses umfangreichen Angebots kann CDR Pompe bietet optimale Lösungen für jeden Anlagentyp, die hohe Leistung, Sicherheit und Langlebigkeit auch unter rauen Betriebsbedingungen gewährleisten. Die Möglichkeit, zwischen Stahl- oder beschichteten Versionen zu wählen AUSKLEIDUNG in PP, ETFE, PVDF o PFA ermöglicht die Anpassung der Pumpe an die spezifischen physikalischen Eigenschaften des Mediums und gewährleistet so maximale Kompatibilität sowie Schutz vor Verschleiß und Korrosion.
Die Die Kreiselpumpe CDR stellt eine Spitzenlösung dar für Anwendungen mit hohem Durchfluss, dank der Kombination aus fortschrittlicher Technologie, hochwertigen Materialien und einem umfassenden Angebot, das alle Anforderungen abdeckt industrie. Dank eines Expertenteams und eines globalen Vertriebsnetzes ist das Unternehmen in der Lage, seine Kunden in jeder Phase zu unterstützen – von der Produktauswahl bis hin zum Kundendienst.
Für alle notwendigen Informationen, Vereinbaren Sie einen Termin und wir organisieren ein dediziertes Beratungsgespräch.!
Häufig gestellte Fragen
Wie funktioniert eine Zentrifugendruckpumpe und wie wandelt sie mechanische Energie in Druck um?
Eine Kreiselpumpe nutzt die Energie eines Elektromotors, um eine Welle zu drehen laufrad, die den Flüssigkeitsstrom von der Mitte nach außen strömt. Die mechanische Energie wird zu kinetischer Energie, und in der zunehmenden Wandlung verlangsamt sich der Fluss und wird zu Druck, wodurch das Fluid die Widerstandskraft des Förderkreislaufs überwinden kann.
Was sind die wichtigsten Komponenten einer Zentrifugendüse industrie?
Die wichtigsten Komponenten sind vier: die Palettierrolle laufrad, die Energie an das Fluid überträgt und geschlossen, geöffnet, einstufig, rückwärts oder vortexförmig betrieben werden kann; die Kiste, die das Fluid enthält und hohen Druck und Temperaturen standhält; die Welle, eine spiralförmige Zylinderform, die Energie in Druck umwandelt; und der Motor, der das Getriebe laufrad und den Motor verbindet.
Welche Parameter sind bei der Auswahl einer Zentrifugendruckpumpe für chemische Medien zu berücksichtigen?
Die Temperatur des Fluids förderhöhe und förderstrom die Absaugleistung sowie die NPSH müssen berücksichtigt werden, um Kavitation zu vermeiden. Mechanische Installationen sind erforderlich, ebenso wie Vorschriften wie ATEX für explosionsgefährdete Atmosphären oder giftige Medien, sowie die Zugänglichkeit zur Wartung (z. B. Back-Pull-Out-Stützen) und die Anwesenheit von Feststoffen in Suspension, was entsprechende Rotoren erfordert, um Verstopfungen und Verschleiß zu verhindern.
Wann ist eine Zentrifugendruckpumpe besser magnetkupplung als eine andere gleitringdichtung?
Die Pumpe magnetkupplung eignet sich für korrosive, toxische oder gefährliche Medien, da der Magnetkontakt den Antrieb überträgt laufrad und die gleitringdichtung Korrosion beseitigt. Dadurch wird das Risiko von Leckagen und Verunreinigungen erheblich reduziert. Die mit Wasser in Berührung kommenden Teile sind aus Edelstahl oder thermoplastischen Materialien wie PP, PVDF oder PFA, die je nach Flüssigkeit ausgewählt werden.
Welche Spülpumpenlinien bietet CDR Pompe und aus welchen Materialien bestehen sie?
CDR Pompe Es bietet vier Kategorien: horizontale gleitringdichtung Einphasenpumpen gemäß ISO 2858 und ISO 5199, auch ATEX-konform; horizontale Pumpen magnetkupplung mit integrierter Druckregelung magnetkupplung; vertikale Pumpen aus PVDF für niedriges NPSH; kundenspezifische Pumpen nach Maß. Die Materialien umfassen Stahl oder LINED-Beschichtungen aus PP, ETFE, PVDF und PFA.
Kann eine Zentrifugalpumpe bei sehr hohen oder sehr niedrigen Flüssigkeitstemperaturen arbeiten?
Ja, aber es bedarf spezieller Maßnahmen. Über 65°C benötigen Sie hitzebeständige Materialien, geeignete Kühlsysteme und eine gute Druckleitung, um die Entstehung von Schmelzen zu verhindern. Für extremen Einsatztemperaturen bis -100°C CDR Pompe stehen Edelstahlkonfigurationen zur Verfügung, die für die Arbeit in diesen Umgebungen geeignet sind.
