Perché è importante il corretto allineamento della pompa centrifuga
Il corretto allineamento di una pompa centrifuga è uno dei passaggi più importanti per garantirne l’efficienza, la sicurezza e un ciclo di vita lungo. Oltre a condizionare direttamente la qualità delle prestazioni, la stabilità del sistema e l’integrità meccanica dei componenti, infatti, incide in maniera decisiva sulla continuità operativa degli impianti e sulla riduzione dei costi di manutenzione.

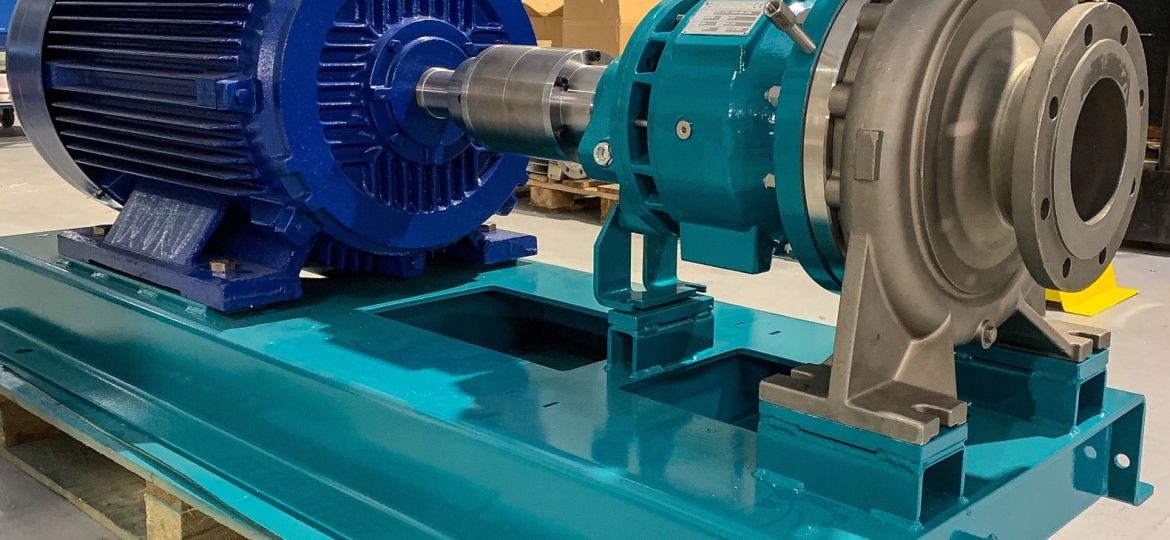

Quando una pompa viene installata, il giunto e il motore devono essere perfettamente allineati sulla base. Questo principio, che potrebbe sembrare una mera formalità, rappresenta in realtà una condizione imprescindibile per evitare problematiche che possono ripercuotersi sull’intero impianto. È proprio per questo che CDR Pompe, da sempre impegnata a garantire standard elevati di affidabilità, offre ai propri clienti servizi di assistenza specializzata anche in questa fase delicata, confermando quel tipo di approccio consulenziale e tecnico che ha da sempre caratterizzato ogni nostro progetto.
Cos’è e come si effettua l’allineamento di una pompa centrifuga
L’allineamento di una pompa consiste nel posizionamento preciso dell’albero della pompa rispetto a quello del motore, in modo che la trasmissione della potenza avvenga senza sollecitazioni anomale. Esistono due tipologie principali di allineamento:
- Allineamento angolare, che riguarda l’inclinazione relativa degli alberi.
- Allineamento parallelo, che riguarda lo spostamento laterale tra i due assi.
L’operazione può essere eseguita attraverso strumenti tradizionali, come righelli e spessimetri, oppure con tecniche avanzate che impiegano sistemi laser di precisione. L’allineamento laser, ad oggi ritenuto lo standard nelle realtà industriali più strutturate e complesse, permette di ottenere margini di errore estremamente ridotti e di garantire una misurazione affidabile e soprattutto ripetibile.
Effettuare un corretto allineamento di una pompa centrifuga è quindi una procedura tecnica a tutti gli effetti, un vero e proprio investimento in termini di affidabilità che consente all’azienda di prevenire guasti, ridurre le vibrazioni causate dal gioco tra le componenti e migliorare la resa energetica totale dell’impianto.
Le conseguenze di un errato allineamento
Vista la sua importanza nel ciclo di vita della pompa e le possibili ripercussioni sull’intero impianto, ignorare o trascurare l’allineamento può comportare serissime conseguenze. Le ripercussioni più comuni includono:
- Vibrazioni anomale della pompa, che accelerano l’usura dei cuscinetti e compromettono la stabilità del sistema;
- Danneggiamenti ai componenti, con possibili rotture premature;
- Riduzione dell’efficienza energetica, con conseguente aumento dei consumi;
- Interruzioni impreviste della produzione, che generano costi diretti e indiretti per l’azienda.
Specialmente nei reparti produttivi delle infrastrutture complesse, in cui diversi macchinari e strumenti devono lavorare all’unisono, anche una minima deviazione nell’allineamento può trasformarsi in una criticità che impatta sulla sicurezza, sulla produttività e sulla vita utile del componente e dell’impianto in generale. È per questo che occorre prestare una grande attenzione al corretto allineamento di una pompa, da non considerarsi come un’operazione accessoria sulla quale si può sorvolare, ma parte integrante delle buone pratiche di manutenzione preventiva.
Reparto Service e Kick-off meeting: valore aggiunto per l’allineamento della pompa
CDR ha strutturato internamente un reparto Service dedicato con area attrezzata per ricezione, diagnosi, riparazione, collaudo e rimessa in servizio delle pompe. La sede operativa e le procedure collaudate consentono di gestire sia pompe danneggiate che impianti sensibili con elevati requisiti di sicurezza e tracciabilità.
Il reparto Service effettua ispezioni dimensionali, analisi delle cause di guasto e collaudi completi, e mette inoltre a disposizione interventi on-site per verifiche e regolazioni direttamente in impianto. In particolare, il supporto on-site comprende la verifica del posizionamento base e la finalizzazione dell’allineamento di una pompa con strumenti di precisione. Questo approccio riduce i tempi di fermo e limita la necessità di interventi correttivi successivi.
Il valore aggiunto in fase preventiva arriva invece dal kick-off meeting. Prima che la pompa entri in produzione o venga consegnata, CDR e cliente definiscono insieme tutti i vincoli progettuali, i parametri d’esercizio, le procedure di collaudo e i servizi di assistenza richiesti,compresa l’eventuale presenza di tecnici CDR in fase di montaggio e avviamento per garantire il corretto allineamento di una pompa già alla prima installazione.
Questa integrazione tra definizione contrattuale (kick-off), attività produttiva e servizio post-vendita (reparto Service) crea un vero e proprio percorso condiviso col cliente, in maniera tale da garantire che tolleranze, limiti di vibrazione e criteri di accettazione siano concordati e verificati sul campo.
Inoltre, i contratti di manutenzione programmata proposti da CDR possono includere verifiche periodiche dell’allineamento al momento dell’installazione e durante i piani di controllo, trasformando l’allineamento di una pompa in un’attività pianificata e tracciata con report tecnico a supporto.
Le pompe interessate: UTS, UCL, CCL, XTS, XTN, DTN
Le serie di pompe indicate presentano caratteristiche che rendono particolarmente rilevante il controllo dell’allineamento al montaggio e in servizio. La UTS (serie a trascinamento magnetico in acciaio, a girante chiusa o aperta, per processi pesanti, a temperatura elevata o condizioni continue 24/7) richiede tolleranze stringenti, soprattutto nelle configurazioni ad alta temperatura. Un allineamento impreciso può quindi tradursi in carichi anomali sui supporti magnetici.
Le UCL e CCL (pompe a tenuta meccanica con parti rivestite in materiali plastici/fluoroplastici come PP/PVDF/PFA) richiedono attenzione sia per la trasmissione tra albero e giunto sia per la protezione della tenuta meccanica: un errato allineamento aumenta lo stress sui componenti e ne accelera l’usura, compromettendo la tenuta e la sicurezza del processo.
Le serie XTS / XTN (versioni in acciaio o plastica e rivestite progettate per fluidi aggressivi o contenenti solidi) e la DTN (configurazioni ad alte prestazioni per continuità di processo) sono impiegate in applicazioni critiche dove affidabilità e continuità operativa sono prioritarie: il mantenimento dell’allineamento nel tempo è fondamentale per evitare vibrazioni e per preservare l’efficienza del sistema, specialmente in condizioni di carico variabile. Per queste famiglie CDR fornisce brochure tecniche e cataloghi con dati di esercizio e indicazioni applicative che supportano la scelta del corretto layout meccanico.
Supporto nell’allineamento della pompa con cdr
L’allineamento di una pompa è una condizione che determina l’affidabilità dell’intero impianto. Un montaggio accurato, una verifica puntuale e il supporto di un partner qualificato come CDR Pompe consentono di prevenire guasti, ridurre i costi di manutenzione e garantire continuità produttiva.
Grazie ai contratti di manutenzione dedicati, al reparto Service e alla costante attenzione posta sin dalla fase di Kick-off, CDR Pompe offre ai clienti un approccio integrato che coniuga competenza tecnica e visione a lungo termine.
Scopri di più sui servizi CDR e richiedi un’assistenza personalizzata per garantire il corretto allineamento della tua pompa e massimizzare l’affidabilità del tuo impianto.
